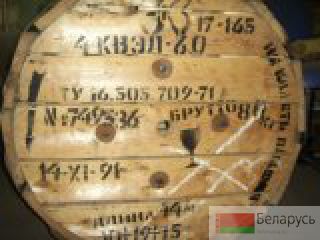

Особенности конструкции кабеля 4КВЭЛ-60:
Кабели изготовляют трехжильными (3КВЭЛ) и четырехжильными (4КВЭЛ) на постоянное напряжение 60, 110, 165 и 220 кВ при пульсации напряжения не более 10 %. Между жилами 1 и 2 - не более 50 В переменного напряжения; между жилами 2 и 3 - не более 2 кВ переменного или постоянного напряжения; между жилами 3 и 4 - не более 10 кВ амплитудных. Ток накала - не более 20 А.
Первая жила сечением 1,5 мм2 из медных проволок конструкции 19 х 0,32 мм, изолированная фторопластом Ф-4, расположена в центре кабеля, последующие (2, 3, 4) жилы накладывают концентрически оплеткой медными проволоками на изоляцию предыдущей жилы. Конструкция кабеля завершается наружной оболочкой. Кабели поставляются длинами не менее 10 м. Электрическое сопротивление постоянному току соединенных последовательно жил 1 и 2 не более 0,041 Ом/м, а сопротивление жил 3 и 4 - не более 0,015 Ом/м.
Область применения кабеля 4КВЭЛ-60:
Кабели высоковольтные 3КВЭЛ и 4КВЭЛ для электронно-луче
