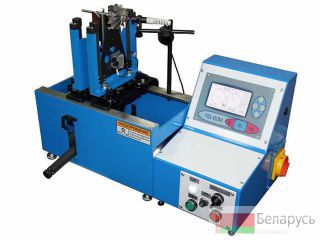

Станок для динамической балансировки модели БВИ–03–10Т предназначен для определения параметров динамической неуравновешенности роторов типа турбина массой до 3,0 кг, позволяющих осуществить вращение приводом при помощи плоского бесконечного ремня. Определение параметров дисбаланса осуществляется при вращении ротора на собственных шейках во вкладышах призм, установленных на опорах стенда.
Производства ПКФ "Внешторг-Микрон" г.Одесса (аналог станков пр-ва Диамех-200, Севкавэлектроремонт, Росбал, Шенк-Schenck).
Балансировка ротора турбокомпрессора выполняется в два этапа:
- Двухплоскостная балансировка вала без колеса компрессора (I-первая плоскость коррекции, II-вторая плоскость коррекции).
- Двухплоскостная балансировка колеса компрессора в сборе с валом(I-первая плоскость коррекции, II-вторая плоскость коррекции).
Основные технические данные
Макс. масса/ диаметр балансируемого ротора 3,0/400кг/мм
Расстояние между серединами опор ротора 25-200мм
Наиб. диаметр цапф ротора/приводно
